Climatic => Climatronic: Ich machs!

[Pimpowski]

Hey Leute,

wie der Titel schon sagt, bin ich dabei meine serienmäßige Climatic auf Climatronic umzubauen

Der Grund ist ganz einfach: Bei meiner Climatic sind 2 Stellmotoren defekt und ich habe von einem Bekannten einen Kompletten nagelneuen Climatroniclüftungskasten für fast umsonst bekommen. Das Bedienteil und der Kabelbaum sind von ebay. Klar könnte man einfach die Stellmotoren umbauen, aber wenn eh schon fast alles zerlegt werden muss...

Mein Plan sieht wie folgt aus: Alles zerlegen, Spritzwand mit Bitumenplatten und Noppenschaum dämmen und alles wieder zusammensetzen!

So, heute habe ich mich drangemacht den kabelbaum zu zerpflücken und das ist davon übriggeblieben:



Jetzt bräuchte ich allerdings eine Pinbelegung einiger Kabelenden^bzw. einiger Stecker die zum Bedienteil kommen:



von links: Pin 15, 14, 13, 12

Pin 15: Kabel schwarz-blau
Pin14: Kabel braun
Pin 13 Kabel braun
Pin 12 Kabel rot-gelb.

Also die beiden braunen sind denk ich masse. Das rote wohl zündplus und das scharz blaue hatte eine abzweigung zu dem stecker der zur Spritzwand kommt.

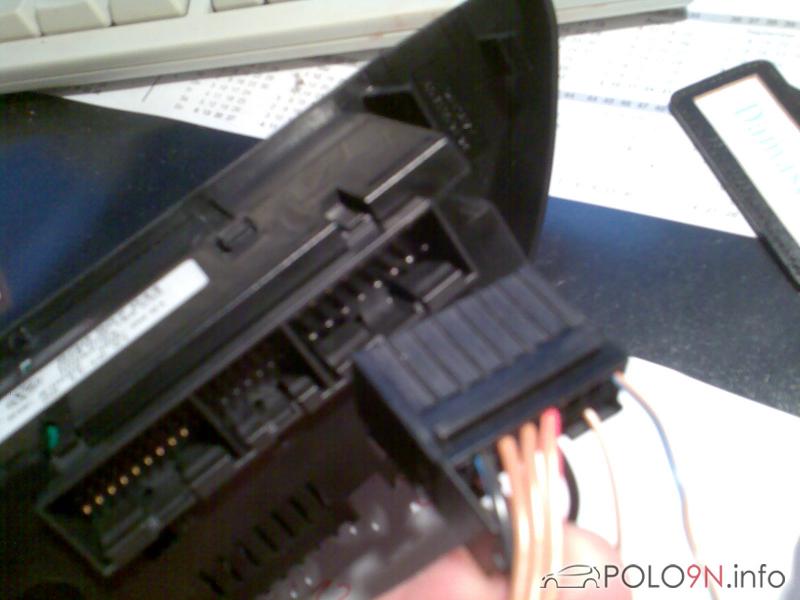

Hier der andere:

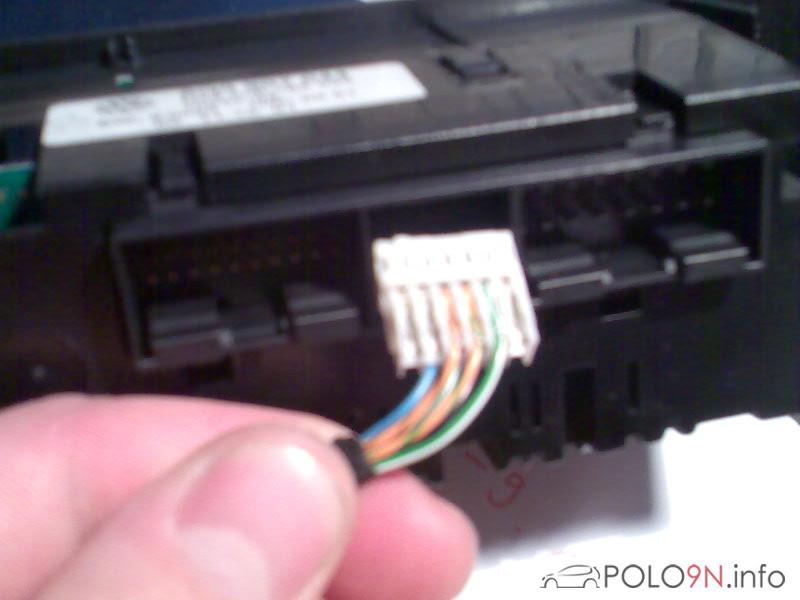

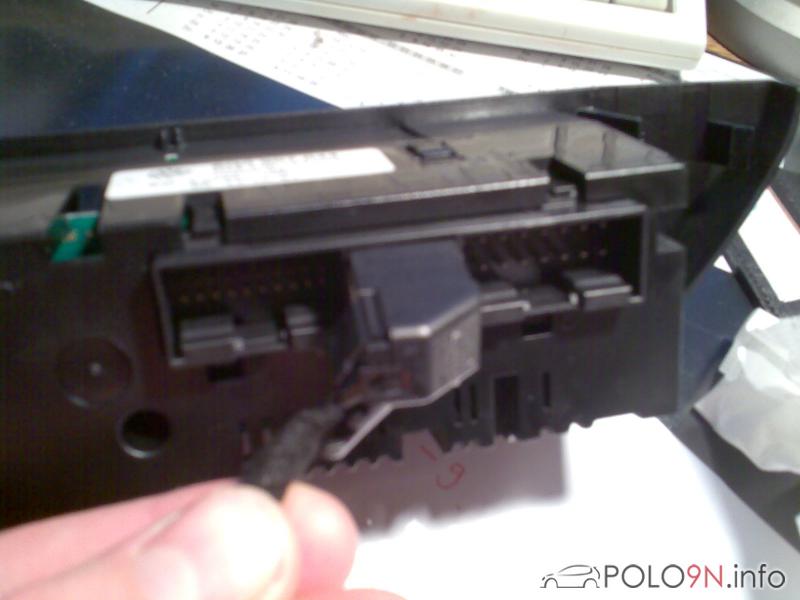

der gleiche nochmal ohne Abdeckkappe:



Ich bräuchte die Pinbelegung der beiden orangen Kabel. Orange-braun und orange-blau.
Von links Sitzen sie auf folgenden Pins:
orange-braun: Pin 10
orange-blau: Pin 9

Könnte mir einer bitte die pinbelegung durchgeben?

MfG
Pimpowski

[sunrace]

Ich find es gut, dass du es durchziehst und wünsche dir viel Erfolg

[f6ler]

@Pimpowski

Hi,

Pin 15: Kabel schwarz-blau...15 von Sicherung 18 (5A)....die Abzweigung geht zum Hochdruckgeber
Pin14: Kabel braun..............Masse
Pin 13 Kabel braun..............Masse
Pin 12 Kabel rot-gelb...........30 von Sicherung 29 (5A)

orange-braun: Pin 10..........CAN-Bus Komfort, Low ans BSG (XS2) Pin9
orange-grün: Pin 9..............CAN-Bus Komfort, High ans BSG (XS2) Pin12

viel Erfolg,Gruß

[Pimpowski]

@f6ler:

Vielen herzlichen Dank!
War eben bei VW und hab noch kleinigkeiten bestellt, wie dichtringe, sonnensensor etc.

Hab auch einen Car-HiFi-Laden bei mir in der Stadt entdeckt, sodass ich bis Freitag wohl alles nötige zusammen habe und am Samstag mit dem Umbau beginnen kann

Ich hau dann zwischendurch immer mal wieder bilder rein, sofern interesse besteht. Aber diesmal von der Digi

MfG

Pimpowski

[PsyKater]

Hab auch einen Car-HiFi-Laden bei mir in der Stadt entdeckt, sodass ich bis Freitag wohl alles nötige zusammen habe und am Samstag mit dem Umbau beginnen kann

Welchen?

[Sportline105]

was meinst du mit sonnensensor? nen lichtsensor? gibts den denn schon im polo mit climatronic ab werk oder wie der wär ja auch fürs coming home dann von nöten, also wärs ja praktisch

[PsyKater]

Sonnenstandssensor! Hat mit Lichtsensor nichts zu tun.

[Sportline105]

Sonnenstandssensor! Hat mit Lichtsensor nichts zu tun.

und wo sitzt der genau? kannst du mal die funktion bitte kurz erklären? der beitrag bei wiki ist ein bissl lang

[Pimpowski]

Hab auch einen Car-HiFi-Laden bei mir in der Stadt entdeckt, sodass ich bis Freitag wohl alles nötige zusammen habe und am Samstag mit dem Umbau beginnen kann

Welchen?

http://www.acr-oldenburg.de/

Der Laden ist voll cool. Hab dort 150x50 cm Alu Butyl Matten besorgt. Der verkäufer hat mir die unterschiede gegenüber Bitumenmatten genau erklärt und auch gezeigt und ich muss sagen ich bin begeistert!! Dazu habe ich noch Akustik-Noppenschaummatten besorgt. 2m²! Hat mich alles zusammen 60Euro gekostet, aber egal!

Ich möchte im Zuge des Climatronic umbaus auch schonmal die kabel für mein Navi ziehen. Brauche allerdings noch ein navi antennenkabel, von FAKRA auf SMB?! Ist ein original VW MFD navi version G. wo kann man sowas kaufen? Die beim HiFi laden haben nicht einen direkten adapter, sondern müssten es über 2 machen.
Zudem, welche heckscheibenantenne empfiehlt ihr?

Die von VW waren auch so super nett udn haben mir den kompletten schaltplan der climatronic auf 7 DIN A4 Seiten ausgedruckt

Am samstag fang ich mit dem umbau an, denn bis dahin werde ich wohl noch teile besorgen müssen udn der lackierer braucht auch etwas zeit für mein Golf 5 emblem und haifischantenne

Bilder stelle ich rein, wenn ich alle teile beisammen hab!

@Sportline105: Auszug aus Wikipedia:

...Üblicherweise wird auch die unterschiedliche Erwärmung des Fahrgastraumes durch Sonneneinstrahlung kompensiert, indem die Position der Sonne über einen Sonnenstandssensor (auch: Solarsensor) ermittelt und dementsprechend die betroffene Seite des Fahrzeugs stärker gekühlt wird...

Der Sonnensensor sitzt vorm ablagefach, direkt auf dem Luftaustrittskanal unter der windschutzscheibe.

MfG
Pimpowski

[Pimpowski]

Sooo, hab jetzt alle Teile bestellt bzw. schon angeliefert bekommen

Hab aber noch ne Frage: Die bei VW meinen es gibt den sonnensensor nur in schwarz, stimmt das?! Denn das sieht nicht schön aus, wenn auf einem Dunkelgrauen armaturenbrett ein schwarzer sonnensensor sitzt. Gibts den auch in antrazit?

MfG

[PsyKater]

Sonnenstandssensor! Hat mit Lichtsensor nichts zu tun.

und wo sitzt der genau? kannst du mal die funktion bitte kurz erklären? der beitrag bei wiki ist ein bissl lang

[strg]+[f] und Sonnenstandssensor hätte dich auch zum Ergebnis geführt

[Sportline105]

sagt mir doch gleich, dass das der kleine schwarze nippel vorne auf dem luftausströmer ist

ich find der fällt da garnicht so auf, der ist grad mal so groß wie ein finger, ca

[Pimpowski]

Sooo, es ist fast vollbracht

Spritzwand gedämmt, Umluftkasten ist drinne, kabelbaum fertig und der Aluträger vorgeschraubt. Der kurze Funktionstest ist super erfolgreich verlaufen!!
Jetzt erstmal feien und saufen gehen! Morgen stell ich die Bilder rein

Ich hab jetzt auch ne climatronic

[dayge]

Nicht schlecht, Respekt.
Beschreib doch bitte auch mal kurz, was du dir von der Dämmung alles versprochen hast und was sie dann tatsächlich gebracht hat. Danke.

[sunrace]

Hey super, herzlichen Glückwunsch und viel Spaß mit der Climatronic
(stell mal bei Zeiten Preise vor ^^ )

[Pimpowski]

So, das Armaturenbrett ist wieder drinne, nur die mittelkonsole muss nnoch rein. Hab für heute aber genug

Wie versprochen hier paar bilder:

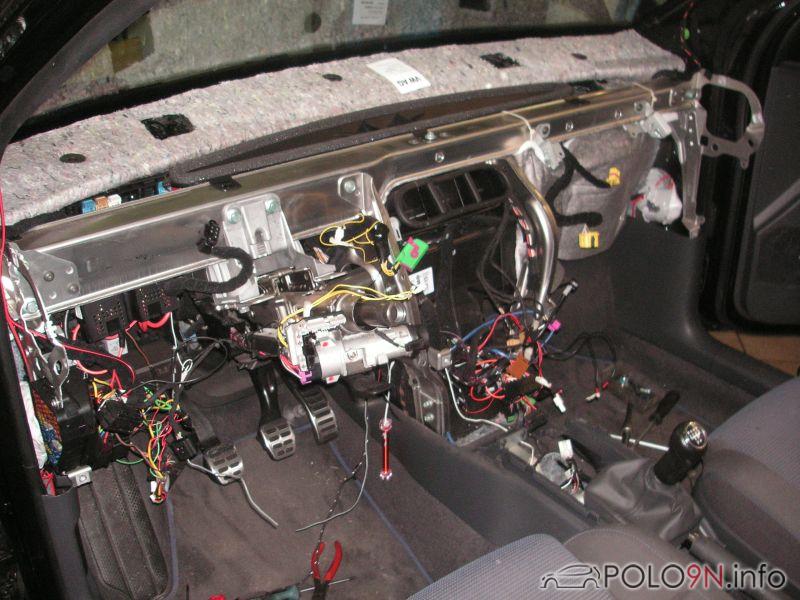

der anfang:

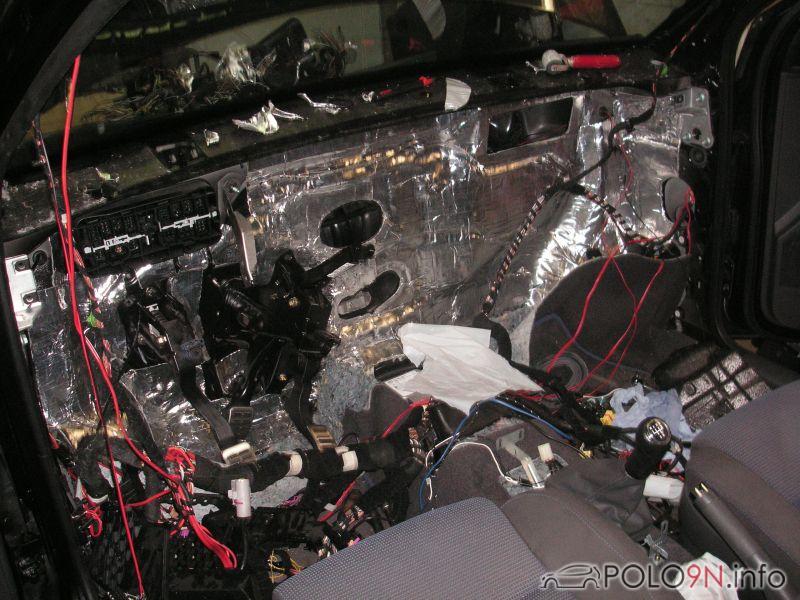

Mit Alu Butyl gedämmt:

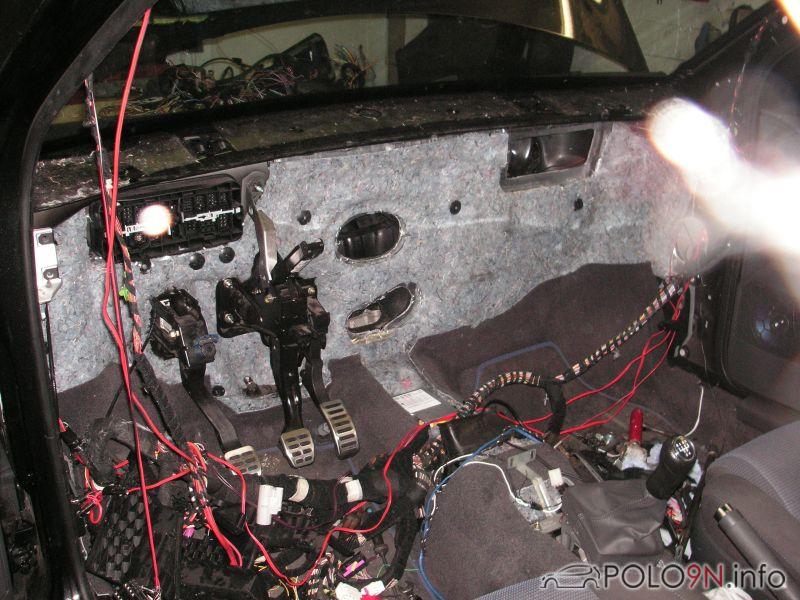

danach die original dammmätten drauf:


Meine Süße beim binden des kabelbaums


Und so sehen sieger aus! Verschwitzt und dreckig, aber glüüücklich!


schönen abend noch!

[Gast]

Hi

ich kann nur sagen BOA kannste mal ne Preis aufstellung machen ? Und was haste für Teile kaufen müssen ?

Wie lange haste insgesammt gebraucht ?

mfg Philip

[Pimpowski]

Sooo, hab nun eine ausgiebige Probefahrt gemacht udn die climatronic arbeitet einwandfrei!

Zu meinem dämmversuch: Die alubutylmatten in kombination mit den noppenschaummatten haben viel gebracht! Hab fast 2m² von den noppenschummatten untergebracht und wärend der fahrt hört man den motor nicht. Im standgas wesentlich leiser. Klar, wenn ich gas gebe hört man den nach wie vor, aber das ist auch gut so

zu den teilen die man braucht, wenn man schon werksseitig eine Climatic verbaut hat:

-Bedienteil/Steuergerät
-Climatronic-Umluftkasten
-Sonnenlichtsensor
-Stecker zum bedienteil

ALLE kabel die an das bedienteil angeschlossen werden sind bei der Climatronic vorhanden! Es eigentlich nur die Pins geänder werden, bzw. andere Stecker!

Ich habe mich den ganzen samstag und sonntag damit beschäftigt.

Doch eine frage hab ich:
Ich kann mit meinem diagnosegerät nicht auf das climatronic-steuergerät zugreifen. Der findet garnix
Die climatronic hingegen funktioniert aber einwandfrei. Muss die irgendwie freigeschaltet werden?!

MfG
Pimpowski

[Fabolous]

Ich kann mit meinem diagnosegerät nicht auf das climatronic-steuergerät zugreifen. Der findet garnix

Ja kann man. Hat'n Fehlerspeicher usw. wie alle anderen Steuergeräte...

[Pimpowski]

Ich kann mit meinem diagnosegerät nicht auf das climatronic-steuergerät zugreifen. Der findet garnix

Ja kann man. Hat'n Fehlerspeicher usw. wie alle anderen Steuergeräte...

Ja klar, nur mich wundert es, dass mein diag-gerät nix findet? Muss man es freischalten?!
