folding mirror

o. Funk, mit FFB, etc.


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 21. Mai 2017, 12:38

Fahrzeuge: Polo 9N3 Sportline

Dieses Projekt wird durch Werbung finanziert. Lästig? Dann werde einfach Teil unserer Community! Jetzt kostenlos registrieren!

Benutzeravatar

4Snake
Beiträge: 3087
Registriert: 3. Dez 2006, 10:52
Wohnort: AC
Hat sich bedankt: 35 Mal
Danksagung erhalten: 65 Mal

folding mirror

Ungelesener Beitragvon 4Snake » 21. Mai 2017, 12:57

What especially do you need??
Contact infos?
:arrow: https://www.carmodule.de/Impressum
There is a link to their mail contact and phone number, everything around you need i guess.
Meinungen sind wie Arschlöcher, jeder hat sowas !

by Larry Flynt

1% Expect no mercy!
Fahrzeuge: Polo 0   Opel GT - AL


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 21. Mai 2017, 13:04

I have contacted them but they do not know how to help me .. they have no information for polo
Fahrzeuge: Polo 9N3 Sportline

Benutzeravatar

4Snake
Beiträge: 3087
Registriert: 3. Dez 2006, 10:52
Wohnort: AC
Hat sich bedankt: 35 Mal
Danksagung erhalten: 65 Mal

folding mirror

Ungelesener Beitragvon 4Snake » 21. Mai 2017, 15:48

I guess there is no chance to install this, the Polo has none folding mirrors and that`s why it would never work.
Meinungen sind wie Arschlöcher, jeder hat sowas !

by Larry Flynt

1% Expect no mercy!
Fahrzeuge: Polo 0   Opel GT - AL


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 21. Mai 2017, 23:49

You're wrong ... I have folding mirrors ...
Fahrzeuge: Polo 9N3 Sportline

Benutzeravatar

4Snake
Beiträge: 3087
Registriert: 3. Dez 2006, 10:52
Wohnort: AC
Hat sich bedankt: 35 Mal
Danksagung erhalten: 65 Mal

folding mirror

Ungelesener Beitragvon 4Snake » 22. Mai 2017, 14:01

Surely??
I know only the Scoda Oktavia mirrors that have these function i might to remember, on the Polo i`ve never seen electrical folding mirrors. To fold them with hand is normal, but to do it electrical you need mirrors which have a small electrical engine that turns the mirror, and i never heard that the polo has such mirrors. This modul is only for such mirrors as description shows too for controling.
Hope you understand what i mean.
Meinungen sind wie Arschlöcher, jeder hat sowas !

by Larry Flynt

1% Expect no mercy!
Fahrzeuge: Polo 0   Opel GT - AL


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 22. Mai 2017, 21:17

Fahrzeuge: Polo 9N3 Sportline

Benutzeravatar

4Snake
Beiträge: 3087
Registriert: 3. Dez 2006, 10:52
Wohnort: AC
Hat sich bedankt: 35 Mal
Danksagung erhalten: 65 Mal

folding mirror

Ungelesener Beitragvon 4Snake » 22. Mai 2017, 21:28

Pretty cool!!
Did you build them on your own or is it original VW?
Meinungen sind wie Arschlöcher, jeder hat sowas !

by Larry Flynt

1% Expect no mercy!
Fahrzeuge: Polo 0   Opel GT - AL


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 22. Mai 2017, 21:37

original vw...i need this module for auto open/close mirror
Fahrzeuge: Polo 9N3 Sportline


diemelbecker2.0
Beiträge: 70
Registriert: 9. Mai 2017, 17:39
Danksagung erhalten: 5 Mal

Re: RE: folding mirror

Ungelesener Beitragvon diemelbecker2.0 » 26. Mai 2017, 09:30

Wow that look's interesting!

I know it's not by the main topic, but could you tell us sime details of this mirror?

Where is the engine mounted?
Is a nother control modul needed?
Where is the electrical wiring connected to the Polo-Net?

Benutzeravatar

chriSpe
Beiträge: 1724
Registriert: 9. Dez 2009, 20:50
Wohnort: irgendwo im nirgendwo
Hat sich bedankt: 17 Mal
Danksagung erhalten: 129 Mal

folding mirror

Ungelesener Beitragvon chriSpe » 26. Mai 2017, 11:27

It's for Japanese models.
As I remeber there were some major differences in the wiring harness and the door control units for these mirrors
mir doch wurscht!


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 26. Mai 2017, 21:06

I'm interested in connecting the module
Fahrzeuge: Polo 9N3 Sportline


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 4. Jun 2017, 14:44

up!!
Fahrzeuge: Polo 9N3 Sportline


Vinatec
Beiträge: 4
Registriert: 22. Nov 2016, 15:48
Hat sich bedankt: 3 Mal

folding mirror

Ungelesener Beitragvon Vinatec » 5. Jun 2017, 02:29

Oi oi,
so I am not experienced in the polo electronics at all. What I write are the results of some ideas after reading up on your project, mainly the translation of the manual and a suggestion on the wiring. Maybe it'll help :)

Please find my sloppy translation of the manual below, but as I guess you already made familiar with parts of it and you are interested at most in the wiring inside the car.
http://www.polo9n.info/Wissen/anleitung ... en-polo-9n
This manual shows the installation of an upgrade to the central locking system for remote control and suggests the wiring directly above the fusebox in the drivers footwell. There you should have access to a +12V main supply and also the comfort control module, to find the wiring of the central lock system (white/blue wires it says).
I try to translate the part with focus on the installation of the module and hope you find everything you need to adapt this to your mirror module. Starting on the wwaaa... tooo late and I checked google translate does a pretty good job.
https://translate.google.de/translate?s ... t=&act=url
Also the last 3 pictures on the installation should be helpful.

I think from reading it the wiring for comfort mode should be possible + the optional switch on the dashboard or wherever.

Please report back. Did you also find mirrors which fold the modern lambo style to fit the polo, or is the model you have the only one available?
Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.

Benutzeravatar

4Snake
Beiträge: 3087
Registriert: 3. Dez 2006, 10:52
Wohnort: AC
Hat sich bedankt: 35 Mal
Danksagung erhalten: 65 Mal

folding mirror

Ungelesener Beitragvon 4Snake » 5. Jun 2017, 21:25

Will be hard to find someone who can help, cause those folding mirrors are mainly unknwon here, never seen someone before trying to use them.
The other point will be that no one could tell you how it might work cause no one owns these mirrors here, pretty hard to find someone who can teach you how the wiring should have been done!
Meinungen sind wie Arschlöcher, jeder hat sowas !

by Larry Flynt

1% Expect no mercy!
Fahrzeuge: Polo 0   Opel GT - AL


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 23. Jul 2017, 20:43

up
Fahrzeuge: Polo 9N3 Sportline

Benutzeravatar

-creez-
Beiträge: 205
Registriert: 9. Jul 2013, 20:18
Wohnort: Ulm
Hat sich bedankt: 6 Mal
Danksagung erhalten: 20 Mal
Alter: 25

folding mirror

Ungelesener Beitragvon -creez- » 25. Jul 2017, 22:58

down

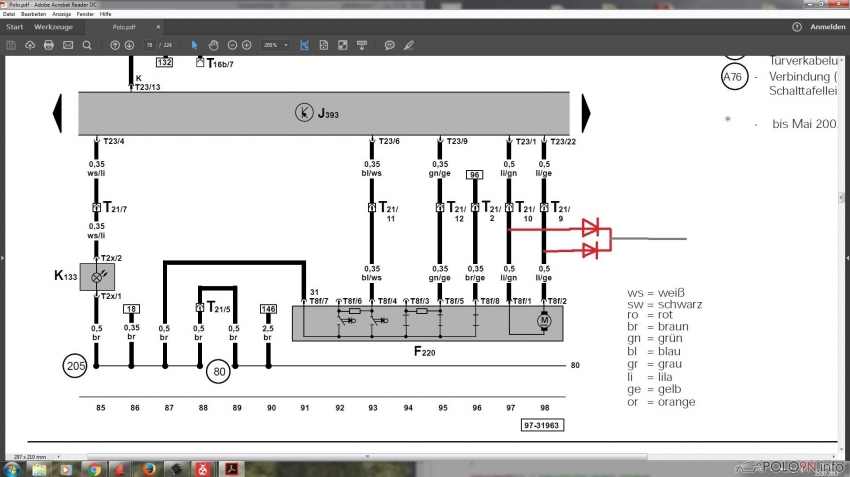

Okay you want to connect the grey cable of the module for the mirrors to fold with the lockingsystem of your car.

The lockingcontrollunit has a 23pin plug. pin 1 and pin 22 of that plug are the important ones for this topic (purple/green and purple/yellow).

Now, two different methodes are possible, because i dont know the exact technique the controllunit uses to activate the lockingmotors inside your door.

the first possibility: the two wires have got a changing polarity, so the lockingmotor can turn both ways. Then, take two diodes and connect them with their cathode sides to each other. if done, you need to connect every cable to one anode side. the grey cable will be connected to the common cathodes.




the second, but more unlikely possibility is that the motor is turned on for a short period of time with a fixed plolarity. in this case, you need to connect the grey cable to the switched 12V cable. Just test it with your multimeter.
Biete WFS Anlernen, Loginermittlung und Laufleistungskorrekturen bei Tachos für PQ24 Fahrzeuge (Polo 9N/9N3, Ibiza 6L, Fabia 1 und Fabia 2)
Bei VDO Tachos sind weitere Anpassungen möglich.


Biete Nachrüstung einer MFA mit Zusatzwerten (Öltemp. ect.) bei Tachos ohne MFA und kleiner MFA, bei beiden durch ein Zusatzdisplay. Zusatzwerte auch für MFA+/FIS durch CAN Modul möglich.
Link: https://forum.polo9n.info/viewtopic.php?f=107&t=66820


Der klügere kippt nach!
#creeztronics
Fahrzeuge: Polo 9N3 BlueMotion


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

folding mirror

Ungelesener Beitragvon fabio_9n3 » 26. Jul 2017, 21:30

type of diodes?
Fahrzeuge: Polo 9N3 Sportline


Themenersteller
fabio_9n3
Beiträge: 32
Registriert: 11. Feb 2011, 17:59
Hat sich bedankt: 1 Mal
Alter: 27

Re: folding mirror

Ungelesener Beitragvon fabio_9n3 » 30. Mär 2018, 00:07

Any news?


Inviato dal mio iPhone utilizzando Tapatalk
Fahrzeuge: Polo 9N3 Sportline
